image_registry

image_registry允许用户安装镜像仓库。支持harbor和registry两种镜像仓库

requirement

一台或多台运行兼容 deb/rpm 的 Linux 操作系统的计算机；例如：Ubuntu 或 CentOS。
每台机器 8 GB 以上的内存，内存不足时应用会受限制。
用作控制平面节点的计算机上至少有 4 个 CPU。
集群中所有计算机之间具有完全的网络连接。你可以使用公共网络或专用网络
使用本地存储时。计算机需要100G高速存储的磁盘空间。

安装harbor

构建Inventory

apiVersion: kubekey.kubesphere.io/v1
kind: Inventory
metadata:
  name: default
spec:
  hosts: # your can set all nodes here. or set nodes on special groups.
#    node1:
#      connector:
#        type: ssh
#        host: node1
#        port: 22
#        user: root
#        password: 123456
  groups:
    # all kubernetes nodes.
    k8s_cluster:
      groups:
        - kube_control_plane
        - kube_worker
    # control_plane nodes
    kube_control_plane:
      hosts:
        - localhost
    # worker nodes
    kube_worker:
      hosts:
        - localhost
    # etcd nodes when etcd_deployment_type is external
    etcd:
      hosts:
        - localhost
    image_registry:
      hosts:
       - localhost
    # nfs nodes for registry storage. and kubernetes nfs storage
#    nfs:
#      hosts:
#        - localhost

需设置 image_registry 组

安装

harbor是默认安装的镜像仓库

安装前检查

kk precheck image_registry -i inventory.yaml --set harbor_version=v2.10.1,docker_version=24.0.7,dockercompose_version=v2.20.3

安装

单独安装 image_registry 可以脱离集群单独进行安装。

kk init registry -i inventory.yaml --set harbor_version=v2.10.1,docker_version=24.0.7,dockercompose_version=v2.20.3

在创建集群时，自动安装在创建集群时，会检测 image_registry 节点是否安装了harbor, 没有安装时会自动根据配置安装harbor。
```
kk create cluster -i inventory.yaml --set harbor_version=v2.10.1,docker_version=24.0.7,   dockercompose_version=v2.20.3
```

harbor高可用

harbor高可用有两种实现方式。

每个harbor共享同一个存储服务。官方做法，适用于在kubernetes集群中安装。需要独立部署PostgreSQL 和 Redis 服务
参考：https://goharbor.io/docs/edge/install-config/harbor-ha-helm/

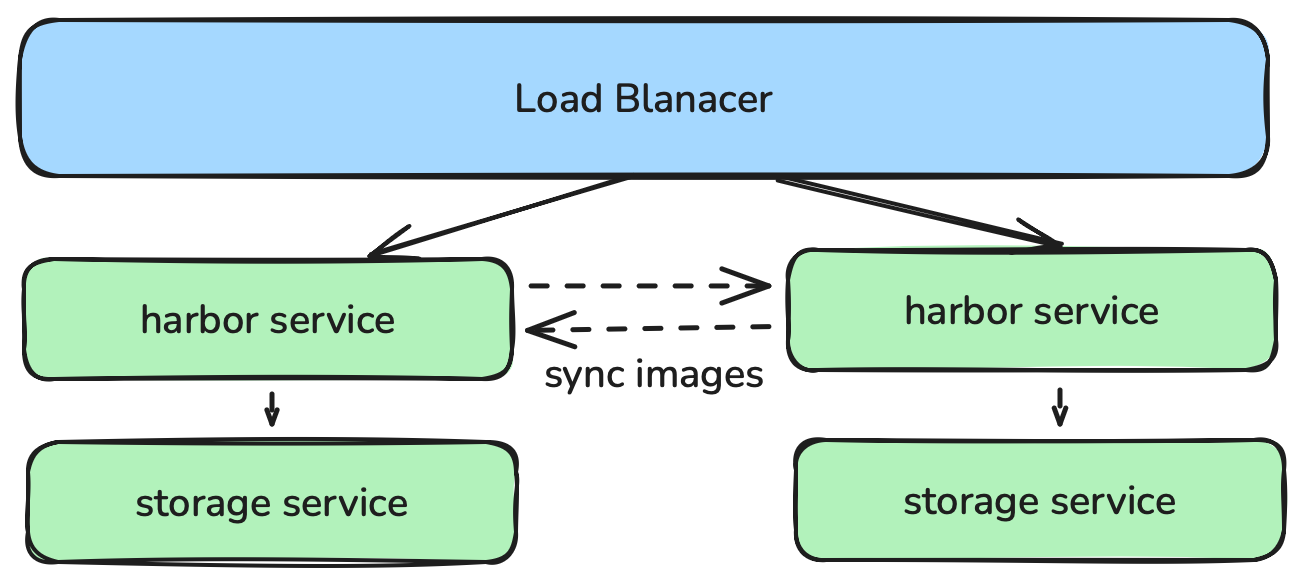

每个harbor有单独的存储服务。 kubekey的做法，适用于在服务器上安装。

load balancer: 通过docker compose部署keepalived服务实现。
harbor service: 通过docker compose部署harbor实现。
sync images: 通过harbor的复制管理功能实现。

安装示例:

./kk init registry -i inventory.yaml --set image_registry.ha_vip=xx.xx.xx.xx --set harbor_version=v2.10.1,docker_version=24.0.7,dockercompose_version=v2.20.3 --set keepalived_version=2.0.20,artifact.artifact_url.keepalived.amd64=keepalived-2.0.20-linux-amd64.tgz

在inventory中的image_registry 组中设置多个节点
设置变量image_registry.ha_vip ha_vip 是负载均衡的入口

设置变量 keepalived_version 和 artifact.artifact_url.keepalived.amd64 keepalived 是用于负载均衡的镜像。目前kubekey并未提供下载地址，可通过手动打包的方式来实现。

# download keepalived images
docker pull osixia/keepalived:{{ .keepalived_version }}
# package image
docker save -o keepalived-{{ .keepalived_version }}-linux-{{ .binary_type }}.tgz osixia/  keepalived:{{ .keepalived_version }}
# move image to workdir
mv keepalived-{{ .keepalived_version }}-linux-{{ .binary_type }}.tgz {{ .binary_dir }}/ image-registry/keepalived/{{ .keepalived_version }}/{{ .binary_type }}/

binary_type: 是机器的架构（目前支持amd64和arm64，可通过 gather_fact 自动获取）
binary_dir: 软件包存放地址，通常为: {{ .work_dir}}/kubekey

设置变量 harbor_version, docker_version 和 dockercompose_version。harbor通过docker-compose进行安装。

安装registry

构建Inventory

apiVersion: kubekey.kubesphere.io/v1
kind: Inventory
metadata:
  name: default
spec:
  hosts: # your can set all nodes here. or set nodes on special groups.
#    node1:
#      connector:
#        type: ssh
#        host: node1
#        port: 22
#        user: root
#        password: 123456
  groups:
    # all kubernetes nodes.
    k8s_cluster:
      groups:
        - kube_control_plane
        - kube_worker
    # control_plane nodes
    kube_control_plane:
      hosts:
        - localhost
    # worker nodes
    kube_worker:
      hosts:
        - localhost
    # etcd nodes when etcd_deployment_type is external
    etcd:
      hosts:
        - localhost
    image_registry:
      hosts:
       - localhost
    # nfs nodes for registry storage. and kubernetes nfs storage
#    nfs:
#      hosts:
#        - localhost

构建 registry 镜像包

kubekey暂未提供registry的离线镜像包地址，需通过手动打包的方式来实现。 shell # download registry images docker pull registry:{{ .registry_version }} # package image docker save -o registry-{{ .registry_version }}-linux-{{ .binary_type }}.tgz registry:{{ .registry_version }} # move image to workdir mv registry-{{ .registry_version }}-linux-{{ .binary_type }}.tgz {{ .binary_dir }}/ image-registry/registry/{{ .registry_version }}/{{ .binary_type }}/ binary_type: 是机器的架构（目前支持amd64和arm64，可通过 gather_fact 自动获取）
binary_dir: 软件包存放地址，通常为: {{ .work_dir}}/kubekey

安装

安装registry需要设置image_registry.type值为registry

安装前检查

kk precheck image_registry -i inventory.yaml --set image_registry.type=registry --set registry_version=2.8.3,docker_version=24.0.7,dockercompose_version=v2.20.3

安装

单独安装 image_registry 可以脱离集群单独进行安装。

kk init registry -i inventory.yaml --set image_registry.type=registry --set registry_version=2.8.3,docker_version=24.0.7,dockercompose_version=v2.20.3 --set artifact.artifact_url.registry.amd64=registry-2.8.3-linux.amd64.tgz

在创建集群时，自动安装在创建集群时，会检测 image_registry 节点是否安装了harbor, 没有安装时会自动根据配置安装harbor。

kk create cluster -i inventory.yaml --set image_registry.type=registry --set registry_version=2.8.3,docker_version=24.0.7,dockercompose_version=v2.20.3 --set artifact.artifact_url.registry.amd64=registry-2.8.3-linux.amd64.tgz

registry高可用

load balancer: 通过docker compose部署keepalived服务实现。
registry service: 通过docker compose部署registry实现。

storage service: registry 高可用可通过共享存储的方式来实现。registry 支持多种存储后端，常见的有：

filesystem: 本地存储。默认情况下，registry 使用本地磁盘存储镜像数据。如果需要实现高可用，可以将本地存储目录挂载到 NFS 等共享存储上。配置示例：
```
image_registry:
  registry:
    storage:
      filesystem:
        rootdir: /opt/registry/data
        nfs_mount: /repository/registry # 可选，将 rootdir 挂载到 NFS 服务器
```
需要在 nfs 节点配置和挂载好共享目录，保证所有 registry 实例的数据一致性。

azure: 使用 Azure Blob Storage 作为后端存储。适用于部署在 Azure 云环境下的场景。配置示例：

image_registry:
  registry:
    storage:
      azure:
        accountname: <your-account-name>
        accountkey: <your-account-key>
        container: <your-container-name>

gcs: 使用 Google Cloud Storage 作为后端存储。适用于部署在 GCP 云环境下的场景。配置示例：

image_registry:
  registry:
    storage:
      gcs:
        bucket: <your-bucket-name>
        keyfile: /path/to/keyfile.json

s3: 使用 Amazon S3 或兼容 S3 协议的对象存储作为后端存储。适用于 AWS 或支持 S3 协议的私有云。配置示例：

image_registry:
  registry:
    storage:
      s3:
        accesskey: <your-access-key>
        secretkey: <your-secret-key>
        region: <your-region>
        bucket: <your-bucket-name>

注意：

使用共享存储（如 NFS、S3、GCS、Azure Blob）时，建议至少部署 2 个及以上 registry 实例，并通过负载均衡（如 keepalived+nginx）实现高可用访问。

配置共享存储时，需保证各 registry 节点对存储的读写权限和网络连通性。
